Třífázový olejový-ponorný distribuční transformátor 50 KVA pro montáž podložky



Tento 50kVA podložkový{1}}transformátor s kompaktním designem a spolehlivým výkonem využívá měděné nebo hliníkové vinutí a podporuje primární napětí 10–35 kV při 50/60 Hz, čímž poskytuje efektivní provoz pro obytné nebo malé-městské distribuční sítě.









Transformátor namontovaný na podložce - slouží jako integrovaný prefabrikovaný produkt, který kombinuje kabely napájecí jednotky distribuční sítě, řízení vysokého - napětí, ochranu, rozvodnu a zařízení pro distribuci energie. Je široce používán v městských a venkovských distribučních sítích. Transformátor a vysokonapěťové - zařízení jsou těsně spojeny do jednoho celku. Tři strany transformátoru jsou vystaveny vzduchu, což zajišťuje dobré podmínky pro odvod tepla. Kromě toho lze transformátor oddělit od skříně vysokého - nízkonapěťového zařízení, což usnadňuje údržbu. Rozváděč distribuce energie je instalován na straně vysokého a nízkého napětí.









• Vezmeme-li jako příklad řadu ZBW, model je reprezentován jako ZBW - 12/0.4 - □ - □ - □.
• První část "ZBW" označuje prefabrikovanou rozvodnu.
• "12/0,4" představuje jmenovité úrovně napětí, přičemž 12 kV na straně vysokého - napětí a 0,4 kV na straně nízkého napětí -.
• Následující políčka označují měření vysokého - napětí jmenovitého napětí (KV), měření nízkého napětí - jmenovitého napětí (KV) a jmenovité kapacity transformátoru (KVA).









Transformátor namontovaný na podložce- musí fungovat za specifických podmínek prostředí, aby byl zajištěn stabilní výkon a bezpečný provoz, přičemž požadavky jsou integrovány z obou zdrojů dat následovně:

1. Podmínky chlazení
Přijímá režim vzduchového-chlazení, spoléhá se na přirozenou cirkulaci vzduchu k rozptýlení tepla generovaného během provozu transformátoru, což je vhodné pro jeho konstrukční návrh a běžné scénáře použití.



2. Rychlost větru:
Ekvivalent 34 m/s (ne více než 700 Pa);



3. Požadavek na teplotu
Venkovní okolní teplota nesmí být vyšší než 40 stupňů a nižší než -45 stupňů.
Průměrná měsíční teplota nesmí překročit 30 stupňů a roční průměrná teplota nesmí přesáhnout 20 stupňů. To omezuje dlouhodobé-teplotní zatížení transformátoru, aby se zabránilo zhoršení výkonu způsobenému extrémní akumulací teploty.



4. Požadavek na nadmořskou výšku
Nadmořská výška instalace nesmí přesáhnout 1000 m.



5. Požadavek na vlhkost
Při teplotě 25 stupňů nesmí maximální relativní vlhkost vzduchu překročit 95 % a denní průměrná relativní vlhkost nesmí překročit 90 %.



6. Požadavky na vibrace a zrychlení
Horizontální zrychlení místa instalace nesmí překročit 0,3 g a vertikální zrychlení nesmí překročit 0,15 g).



7. Požadavky na instalační platformu
Místo instalace musí být čisté, bez výbušných nebo korozivních plynů, vodivého prachu, silných vibrací a nárazů. Sklon nesmí přesáhnout 3 stupně a transformátor musí být umístěn na ploché, pevné cementové platformě, aby byla zajištěna stabilita.



8. Při objednávkách produktů nad rámec výše uvedených podmínek se prosím domluvte s naší společností.








• Kompaktní konstrukce, malá velikost, snadná instalace.
• Použitelné pro kruhové sítě a terminálové napájení, zajišťující osobní bezpečnost.
• Nízká ztráta, nízká hlučnost, vynikající výkon a struktura krabičky proti{0}}krádeži.
• Nízký nárůst teploty a silná přetížitelnost.









• Transformátor a komory: Transformátor namontovaný na podložce -používá olejový-transformátor řady 813 s olejovou nádrží typu čip- (bez olejového polštáře, zcela uzavřený). Vysokotlaká/níz Jeho vysoko/nízkotlaké-komory jsou odděleny ocelovými pláty (relativně nezávislými) a integrovány do kompletní krabice.

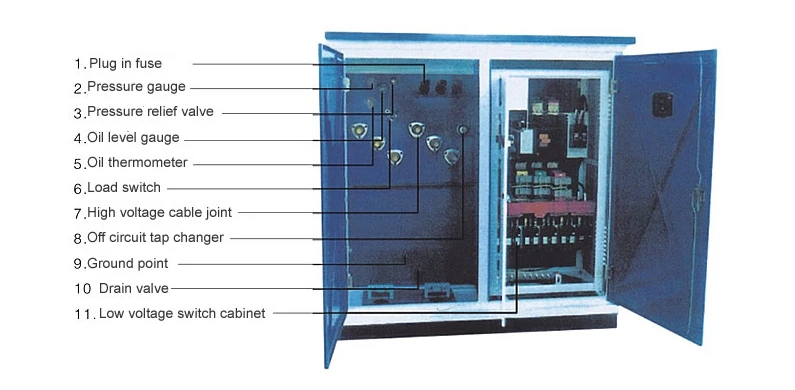

• Komponenty: Je vybaven zástrčkou - v pojistkách, tlakoměru, přetlakových ventilech, měřidlech hladiny oleje, olejových teploměrech, zátěžových spínačích, vysokonapěťových - kabelových spojích, vypínačích - okruhu, uzemňovacích bodech, vypouštěcích ventilech a nízkonapěťových - spínacích skříních atd.
• Spínač zátěže: Jedná se o třífázový spínač třífázového propojení - v olejové - s pružinovým ovládacím mechanismem. Může být provozován se zátěží a jeho rychlost zavírání nemá nic společného s ovládací silou. Na výběr jsou typy, jako jsou dvě - stanice, čtyři - stanice typu T a čtyři - pozice V typu V.










● Nosnost a ochrana základů
Únosnost základu nesmí být menší než 100 kPa.

-Pokud je základ umístěn na vysočině, musí být kolem něj zajištěn vnější odvodňovací systém.

-Základy musí být postaveny na cementovou maltu z červených cihel a vnitřní i vnější stěny musí být omítnuty 20 mm-cementovou maltou o tloušťce 1:2 smíchanou s 3 % hydroizolačního prostředku pro zvýšení hydroizolace.

-Povrch betonového základu musí být rovný a po instalaci prefabrikované rozvodny bude okolní základ utěsněn cementem.



● Struktura a vložené díly

-Dno kabelové komory musí být mírně nakloněno směrem k trubce pro sběr vody, aby se zabránilo hromadění vody.

Uvnitř rámu žaluzie bude přivařena -diamantová-síťovina z expandované oceli (rám 150×300, velikost oka 10×20) s výztužnými žebry zapuštěnými do stěny pro zvýšení pevnosti.

-Uzemňovací tyče a držáky pro upevnění kabelů musí být předem zabudovány- a jejich tvary a pozice musí být určeny podle skutečných podmínek na místě.

--Polohy vstupních a výstupních kabelových otvorů budou také určeny podle potřeby na místě.



● Provoz a prostor

Po instalaci prefabrikované trafostanice musí být před vypínačem vyhrazena provozní vzdálenost nejméně 1,5 m, aby byl zajištěn bezpečný provoz a údržba.



● Systém uzemnění

-Uzemňovací kanál musí být vyveden z kabelového výkopu a může být uspořádán kolem kruhové hlavní jednotky nebo prodloužen k zemnící elektrodě z jedné strany.

-Uzemňovací mřížka musí být vyrobena z pozinkované kruhové oceli Φ12 mm nebo z pozinkované ploché oceli 30×4 mm.

-Uzemňovací odpor musí být menší nebo roven 4Ω v souladu s požadavky energetického úřadu.



● Stavební standardy a flexibilita

-Konstrukce základů musí být v souladu s JGJ/T16-92 „Kodex pro elektrické navrhování civilních budov“.

-Rozměry zobrazené na výkresech jsou doporučené hodnoty. Kabelové šachty mohou být uspořádány ve třech nebo čtyřech směrech podle podmínek na místě, aby byly splněny různé požadavky na vstupní vedení.









S/N	Jméno	Jednotka	Technický parametr
1	Jmenovité napětí	KV	10/0.4
2	Vysoké-napěťové boční jmenovité napětí	KV	10
3	Nízké-napěťové boční jmenovité napětí	KV	0.4
4	Maximální provozní napětí (strana vysokého napětí)	KV	12
5	Jmenovitá frekvence	Hz	50
6	Jmenovitá kapacita	KVA	150-1600
7	Tepelně stabilní kapacita vysokonapěťového spínače	KA	20/26
8	Nízkonapěťový-hlavní obvodový jistič Jmenovitý zkratový{1}}vypínací výkon	KA	35
9	Nízko{0}}napěťový distribuční jistič Jmenovitý zkratový-vypínací výkon	KA	35
10	Vysoké-napětí Přenosový proud přepínače zátěže	A	>1500
11	1 min Výkon Odolné napětí	KV	35
12	Impulsní napětí blesku	KV	75
13	Režim chlazení	-	Samočinné{0}}chlazení v olejové lázni
14	Vysokonapěťový-vypínací proud záložní pojistky	KA	50
15	Vypínací proud zásuvné pojistky-	KA	2.5
16	Okolní teplota	stupeň	-35 ~ +40
17	Přípustný nárůst teploty cívky	K	65
18	Regulace napětí bez zátěže-	%	±5 % nebo ±2 × 2,5 %
19	Úroveň hluku	dB	<50
20	Stupeň ochrany skořepiny krabice	-	Ne méně než IP3X



Úroveň izolace

Jmenovité napětí (KV)	10			0.4
	Transformátor	Přepněte na zem a fáze na fázi	Mezi odpojovači
Odolné napětí napájecí frekvence (KV)	35	42	48	2.5
Špičková hodnota impulzního výdržného napětí (KV)	75	75	85	–









Vybrané nové tělo transformátoru řady S9, nízké ztráty, dobrá přetížitelnost, vysoká odolnost proti zkratu-, všechny upevňovací prvky jsou chráněny. Lze také vybrat prstencový bezspojový jádrový transformátor řady S11 s lepším výkonem.



Kapacita KVA	Napětí KV		Připojte se ke skupinovému štítku	Žádné-aktuální % zatížení			Žádná ztráta zátěže W			Impedanční napětí %	Ztráta zatížení
	Vysoké napětí	Nízký tlak		S9	S10	S11	S9	S10	S11
160	10±5% nebo 2×2,5%	0.4	Dyn11 Yno	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980		7500
1000				0.7	0.7	-	1700	1260	-	4.5	10300
1250				0.6	0.6	-	1950	-	-		12000



Položka Jméno		Jednotky	315A	630A
Jmenovité napětí		KV	12	12
Maximální proud		A	315	630
Jmenovitá frekvence		Hz	50	50
Jmenovitý zkratový-zavírací proud		kA	31.5	50
Krátkodobě{0}}odolný proud		kA	12.5	50
Jmenovitá krátká doba výdrže		S	2	2
Mechanická životnost		Druhá-sazba	2000	2000
Test impulsů blesku	Z fáze do fáze	KV	75	75
	Izolační zlomenina		85	85
1min výdržné napětí napájecí frekvence	Z fáze do fáze	KA	42	42
	Izolační zlomenina		48	48
Jmenovitý špičkový výdržný proud		KV	31.5	50



Kapacita	A	B	C	H	Hmotnost KG
200 kVA a méně	1830	1420	820	1850	＜ 2800
250-400kVA	1830	1450	850	1980	3000-3300
500-630 kVA	1830	1480	880	2070	3600-3950
800 kVA	2200	1700	950	2170	4500

Poznámka: Výše ​​uvedené je standardní velikost pro referenci.



Kapacita	A	B	C	H	Hmotnost KG
315 kVA	2560	1600	600	1000	3050
400 kVA	2560	1600	600	1000	3270
500 kVA	2560	1600	600	1000	3400
630 kVA	2560	1600	600	1000	3900
800 kVA	2760	1600	800	1000	4200
1000 kVA	2760	1950	800	1000	4800
1250 kVA	2910	1950	800	1000	5400
1600 kVA	2200	1700	950	2170	4500

Poznámka: Výše ​​uvedené je standardní velikost pro referenci.
